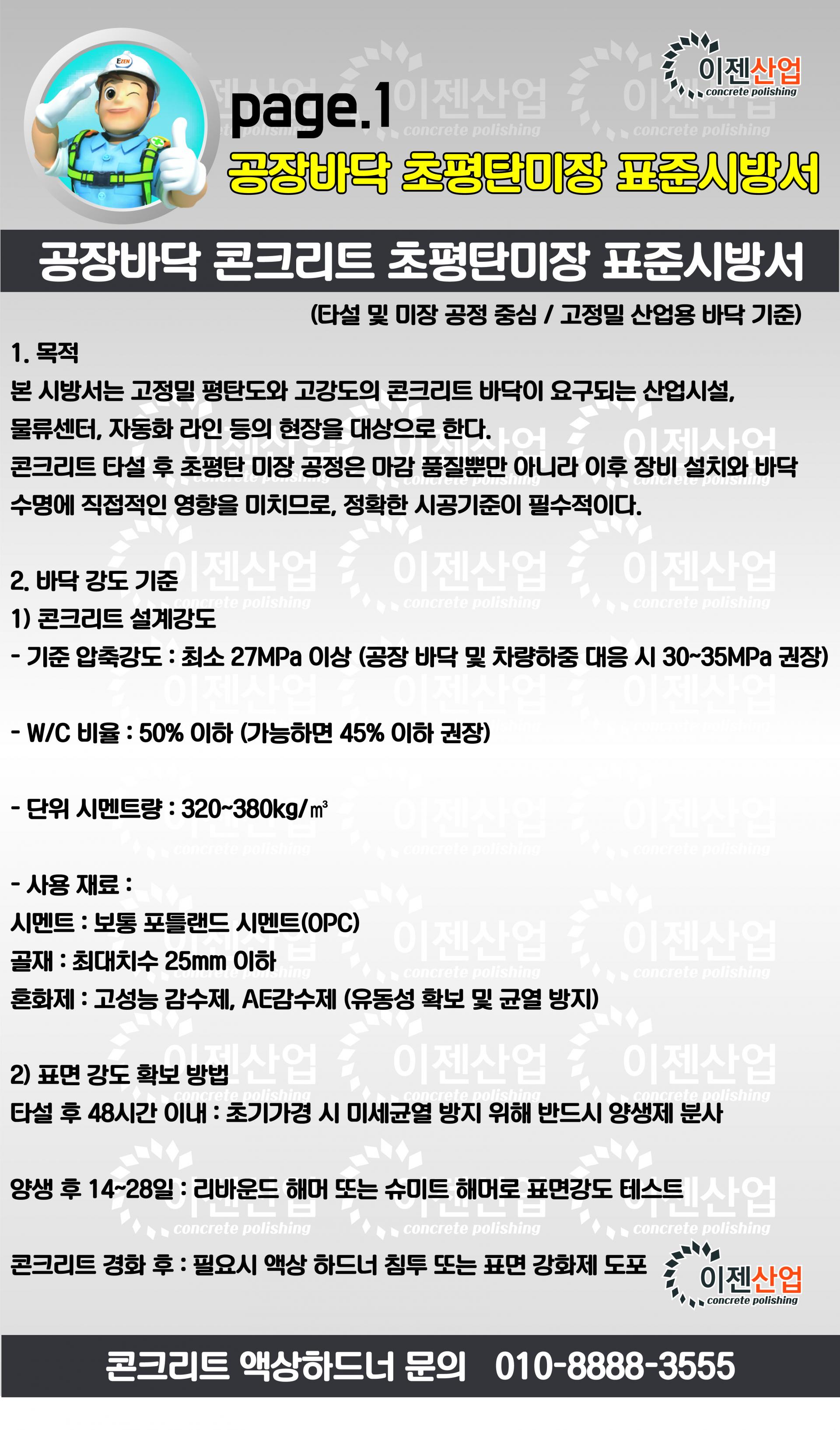

[ 공장바닥 콘크리트 초평탄미장 표준시방서 ]
(타설 및 미장 공정 중심/고정밀 산업용 바닥 기준)
1. 목적
본 시방서는 고정밀 평탄도와 고강도의 콘크리트 바닥이 요구되는 산업시설,물류센터,자동화 라인 등의 현장을 대상으로 한다.
콘크리트 타설 후 초평탄 미장 공정은 품질 뿐만 아니라 이후 장비 설치와 바닥 수명에 직접적인 영향을 미치므로, 정확한 시공기준이 필수적이다.
2. 바닥 강도 기준
1) 콘크리트 설계강도
- 기준 압축강도 : 최소 27MPa 이상(공장 바닥 및 차량하중 대응 시 30~35MPa 권장)
- W/C 비율 : 50% 이하(가능하면 45% 이하 권장)
- 단위 시멘트량 : 320~380kg/m2
- 사용재료
-- 시멘트 : 보통 포틀랜드 시멘트(OPC)
-- 골재 : 최대치수 25mm 이하
-- 혼화제 : 고성능 감수제, AE감수제(유동성 확보 및 균열 방지)
2) 표면 강도 확보 방법
- 타설 후 48시간 이내 : 초기가경 시 미세균열 방지 위해 반드시 양생제 분사
- 양생 후 14~28일 : 리바운드 해머 또한 슈미트 해머로 표면강도 테스트
- 콘크리트 경화 후 : 필요시 액상하드너 침투 또는 표면강화제 도포

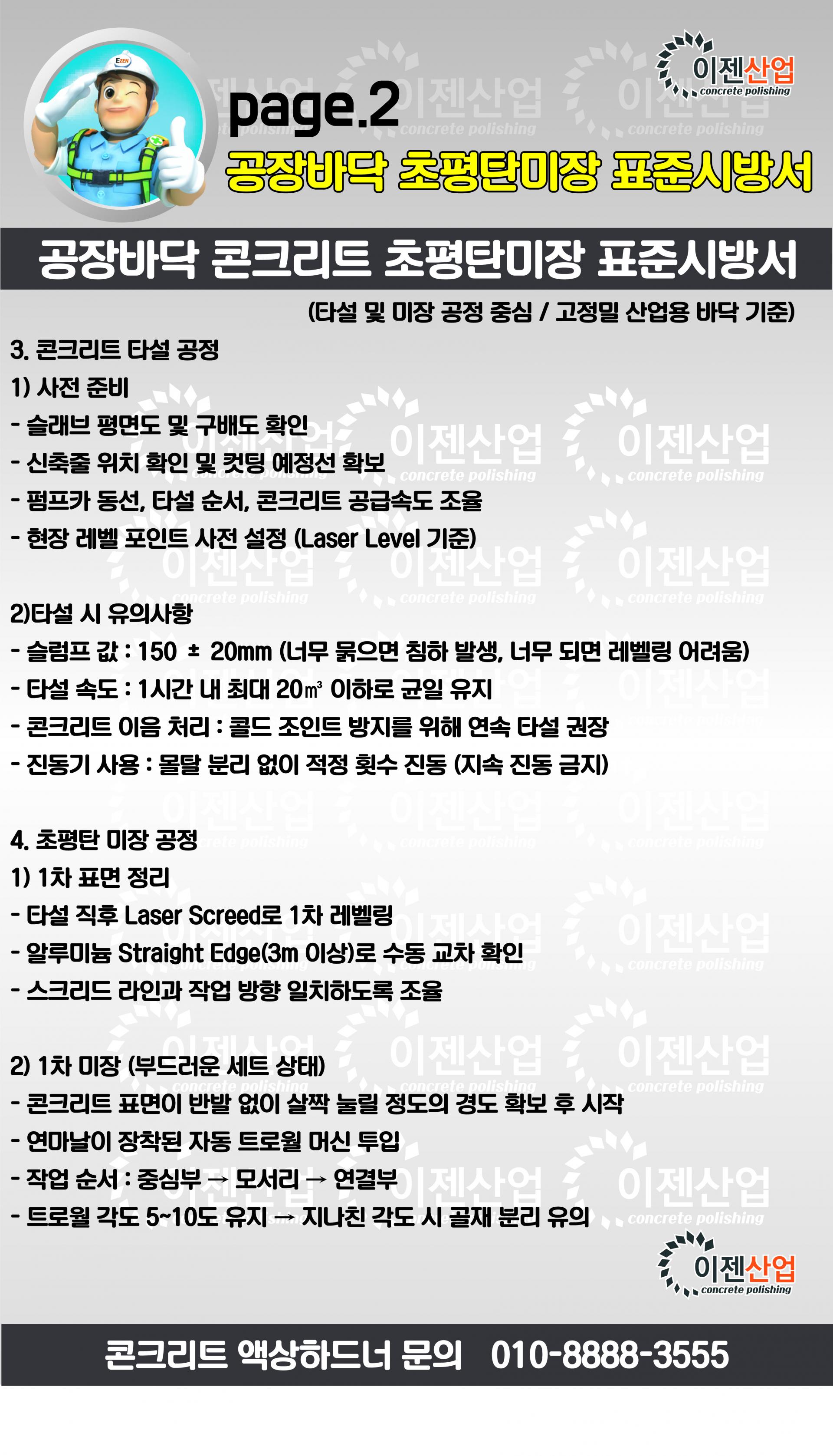

3. 콘크리트 타설 공정
1) 사전 준비
- 슬래브 평면도 및 구배도 확인
- 신축줄 위치 확인 및 컷팅 예정선 확보
- 펌프카 동선,타설 순서,콘크리트 공급속도 조율
- 현장 레벨 포인트 사전 설정(Laser Level 기준)
2) 타설 시 유의사항
- 슬럼프 값 : 150 ± 20mm(너무 묽으면 침하 발생, 너두 되면 레벨링 어려움)
- 타설 속도 : 1시간 내 최대 20㎡ 이하로 균일 유지
- 콘크리트 이음 처리 : 몰탈 분리 없이 적정 횟수 진동(지속 진동 금지)
4. 초평탄 미장 공정
1) 1차 표면 정리
- 타설 직후 Laser Screed로 1차 레벨링
- 알루미늉 Straight Edge(3m 이상) 수동 교차 확인
- 스크리드 라인과 작업 방향 일치하도록 조율
2) 1차 미장(부드러운 세트 상태)
- 콘크리트 표면이 반발 없이 살짝 눌릴 정도의 경도 확보 후 시작
- 연마날이 장착된 자동 트로월 머신 투입
- 작업 순서 : 중심부 ⇒ 모서리 ⇒ 연결부
- 트로얼 각도 5~10도 유지 ⇒ 지나친 각도 시 골재 분리 유의
3) 2차 미장(하드 세트 직전 상태)
- 표면이 걸리적거리며 각도가 들리는 상태
- 트로월 각도 15~20도, 속도 느리게 유지
- 미세한 요철 제거, 반사광 균질화
- 미세한 수분 증발 제어 위해 표면 분무 가능
4) 3차 미장(선택적 - 광택 및 밀도 강화용)
- 트로월 마지막 회전, 각도 30도 이상
- 바닥이 스파클처럼 은은하게 반사될 정도까지 압착
- 이 단계는 초평탄 바닥의 평탄도 + 강도 모두 확보하는 핵심 공정
5. 평탄도 기준 및 측정
1) 수평 정밀도 기준
- 스트레이트 엣지 측정법 : 3m 기준 2mm 이하
- FF/FL 지수 : FF 50 이상, FL 35 이상
- Laser Level 기준 : 기준점 대비 ± 2mm 이내 유지 권장
2) 1차 미장(부드러운 세트 상태)
- 콘크리트 표면이 반발 없이 살짝 눌릴 정도의 경도 확보 후 시작
- 연마날이 장착된 자동 트로월 머신 투입
- 작업 순서 : 중심부 ⇒ 모서리 ⇒ 연결부
- 트로월 각도 5~10도 유지 ⇒ 지나친 각도 시 골재 분리 유의
3) 2차 미장(하드 세트 직전 상태)
- 표면이 걸리적거리며 각도가 들리는 상태
- 트로월 각도 15~20도, 속도 느리게 유지
- 미세한 요철 제거, 반사광 균질화
- 미세한 수분 증발 제어 위해 표면 분무 가능
4) 3차 미장(선택적 광택 및 밀도 강화용)
트로월 마지막 회전, 각도 30도 이상
- 바닥이 스파클처럼 은은하게 반사될 정도까지 압착
- 이 단계는 초평탄 바닥의 평탄도 + 강도 모두 확보하는 핵심 공정
5. 평탄도 기준 및 측정
1) 수평 정밀도 기준
- 스트레이트 엣지 측정법 : 3m 기준 2mm 이하
- FF/FL 지수 : FF 50 이상, FL 35 이상
- Laser Level 기준 : 기준점 대비 ±2mm 이내 유지 권장

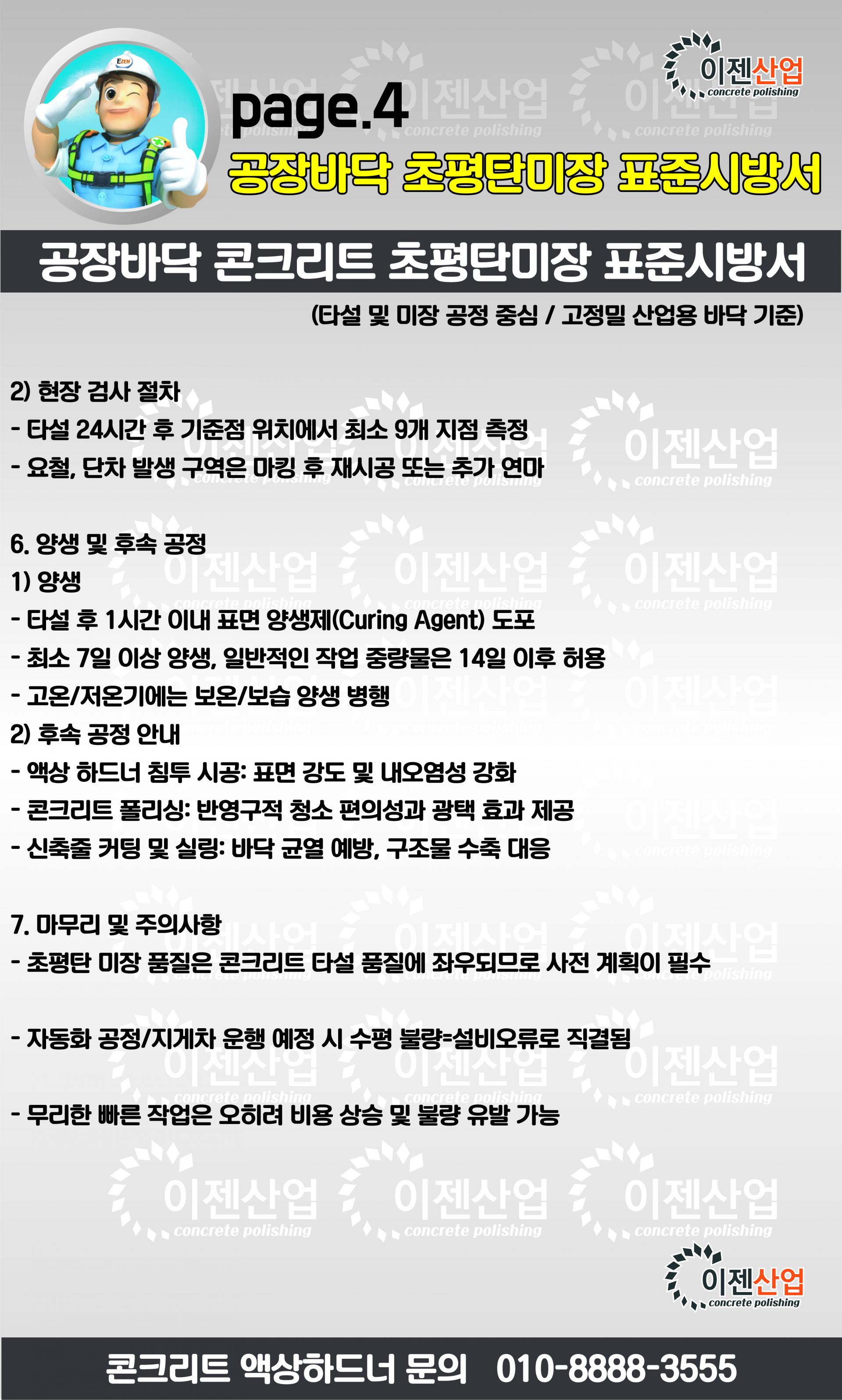

2) 현장 검사 절차
- 타설 24시간 후 기준점 위치에서 최소 9개 지점 측정
- 요철, 단차 발생 구역은 마킹 후 재시공 또는 추가 연마
6. 양생 및 후속 공정
1) 양생
- 타설 후 1시간 이내 표면 양생제(Curing Agent) 도호
- 최소 7일 이상 양생, 일반적인 작업 중량물은 14일 이후 허용
- 고온/저온기에는 보온/보습 양생 병행
2) 후속 공정 안내
- 액상하드너 침투 시공 : 표면 강도 및 내오염성 강화
- 콘크리트 폴리싱 : 반영구적 청소 편의성과 광택 효과 제공
- 신축줄 커팅 및 실링 : 바닥 균열 예방, 구조물 수축 대응
7. 마무리 및 주의사항
- 초평탄 미장 품질은 콘크리트 타설 품질에 좌우되므로 사전 계획이 필수
- 자동화 공정/지게차 운행 예정 시 수평 불량 = 설비 오류로 직결됨
- 무리한 빠른 작업은 오히려 비용 상승 및 불량 유발 가능
